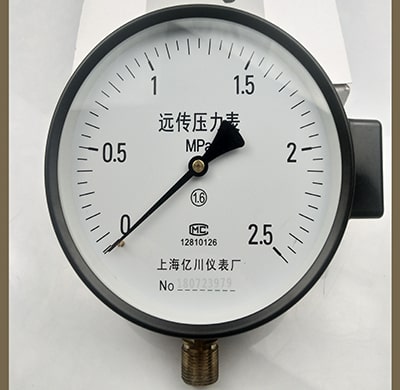

規格型號：YTZ-150 電阻遠傳壓力表

產品簡介

適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦?nèi)部設置一滑線電阻式發送器,故可把被測值以電量傳至遠離測量的二次儀表上,以實現集中檢測和遠距離控制。此外，本壓力表并能就地指示壓力，以便于現場工作檢查。

使用環境

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃

精確度等級：1.6級

發送器起始電阻值：30～20Ω

發送器滿度電阻值：340～400Ω

發送器接線端外加電壓不大于6V

使用環境條件：-40～60℃，相對濕度不大于85%，且振動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃

測量范圍（Mpa）

　　0～0.16 ，0～0.25 ，0～0.4 ，0～0.6

　　0～0.1 ，0～1.6 ，0～2.5 ，0～4

　　0～6 ，0～10 ，0～16 ，0～25 ，0～40

　　-0.1～0.06 ，-0.1～0.15 ，-0.1～0.3 ，-0.1～0.5

　　-0.1～0.9 ，-0.1～1.5 ，-0.1～2.4

工作條件

(1)環境溫度：-40～60℃

(2)工作壓力：

   靜 負 荷：用至測量上限值的3/4

   交變負荷：用至測量上限值的2/3

   短時壓力：用至測量上限值

(3)相對溫度：<85%

結構原理

本由一個彈簧管壓力表和一個滑線電阻式發送器等所組成。機械部分的作用與一般彈簧管壓力表相同。

由于電阻發送器系統設置在齒輪傳動機構上，因此,當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一 相應的讀數值。同時，一次儀表也指示出相應的壓力值。

遠傳壓力表有數字遠傳壓力表，電接點遠傳壓力表，差動遠傳壓力表，耐震等適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。

壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

測量膜片與兩側絕緣片上的電極各組成一個電容器輸出的4-20mA標準信號送入到程控系統中。
