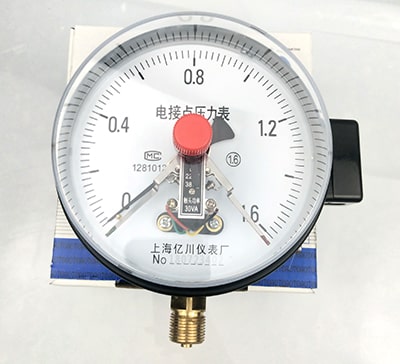

YXC-60磁助式電接點壓力表
YXC-60磁助式電接點壓力表結構原理由測量系統、指示裝、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成
廠家直銷 質量保證
主營：電接點壓力表|耐震壓力表|真空壓力表等
服務熱線：180526602660523-88775999
YXC-60磁助式電接點壓力表結構原理
由測量系統、指示裝、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
儀表的工作原理是基于測理系統中的彈簧管在被測介質的壓力作用上，迫使彈簧管之末端產生相應的彈性變形-----位移，借助拉桿經齒輪傳動機構的傳動說予放大。由固定于齒輪軸上的指示針（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定針指上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
主要技術指標及功能
標度范圍、精確度等級及接頭螺紋尺寸
類型 | 型號 | 名稱 （含全稱或簡稱） | 標度范圍 Mpa | 精確度等級 | 接頭螺紋尺寸 | ||
指標 | 設定值 | ||||||
接通 | 斷開 | ||||||
普通型 | YXC-100 YXC-102 YXC-103 | 磁助電接點壓力表 | 0-0.6至60及-0.1～0.06至2.4系列 | 1.6 | 1.6 | 4 | M20×1.5 （*G3/8） （*G1/2） |
YXC-150 YXC-153 | 0～0.1至60及-0.1～0至2.4系列 | ||||||
專用型 | YXCA-150 | 磁助電接點氨壓力表 | 0～0.16至60及-0.1～0.06至2.4系列 | 2.5 | 2.5 | 4 | |
抗振型 | YXC-100-Z YXC-102-Z YXC-103-Z | 磁助電接點壓力表 | 0～0.6至60及-0.1～0.5至2.4系列 | 1.6 | 1.6 | 5 | |
耐蝕型 | YXC-100B-F YXC-102B-F YXC-103B-F YXC-150B-F YXC-152B-F | 0～0.16至60級-0.1～0.06至2.4系列 | 1.6 | 1.6 | 4 | ||
耐蝕振型 | YXC-100B-FZ YXC-102B-FZ YXC-152B-FZ YXC-153B-FZ | 0～0.6至60及0.1～0.5至2.4系列 | 1.6 | 1.6 | 5 | ||
隔離式普通型 隔離式耐蝕型 | YXCG-103 YXCG-103-F | 隔離式磁助電接點 壓力表 | 0～0.16至60及-0.1～0.06至2.4系列 | 1.6 | 1.6 | 4 | M42×2 （*G11/4） |
隔離式抗振型 | YXCG-103-Z | 0～0.6至60至-0.1～0.5至2.4系列 | 1.6 | 1.6 | 5 | ||
隔離式耐蝕抗振型 | YXCG-103-FZ | ||||||
使用環境條件
類型 | 工作溫度范圍 | 相對溫度 | 抗工作振動性能 | |
介質 | 周圍環境 | |||
普通型、專用型 | -40～70℃ | 不大于85% | V.H.3級 | |
耐蝕型 | -25～55℃ | 不大于90% | V.H.3級 | |
抗振型、耐蝕抗振型 | V.H.4級 | |||
隔離式普通型 | 150℃以下 | -40～70℃ | V.H.3級 | |
隔離式耐蝕型 | -40～70℃ | |||
隔離式其它型 | 150℃以下 | -25～55℃ | V.H.4級 | |
